第一个着色器

还记得 OptiFine 管线输出的最末端是哪个程序吗？没错就是延迟处理程序 final 。它在管线的最末端，并且只有一个输出，从这里开始了解延迟处理阶段再合适不过了。那么现在让我们在工作区先新建 final.vsh 和 final.fsh 来上手试试吧。

铺好画布

还记得我们在延迟渲染提到的概念（如果你没看过最好去瞅两眼）吗？延迟处理传入的几何是一个铺屏四边形，在 OptiFine 中它覆盖二维平面到的矩形区域，而窗口的坐标范围是 ¹ ，那么我们的顶点着色器就很简单了：

#version 330 core in vec3 vaPosition; void main() { gl_Position = vec4(vaPosition.xy * 2.0 - 1.0, 0.0, 1.0); }

看起来很多，实际上真正重要的内容只有 vaPosition.xy * 2.0 - 1.0 ，它将顶点从变换到了。

[1] 在几何缓冲章节我们将详细介绍，在这里你只需要知道 OpenGL 期望所有的顶点坐标都落在区间内就行了。

现在，我们就可以在这张空白画布上大展拳脚了。

泼上一些颜色

来到我们的片段着色器，把输出变量随意设置一个颜色看看效果：

#version 330 core out vec4 fragColor; void main() { fragColor = vec4(1.0, 0.0, 0.0, 1.0); // 画一些红色 }

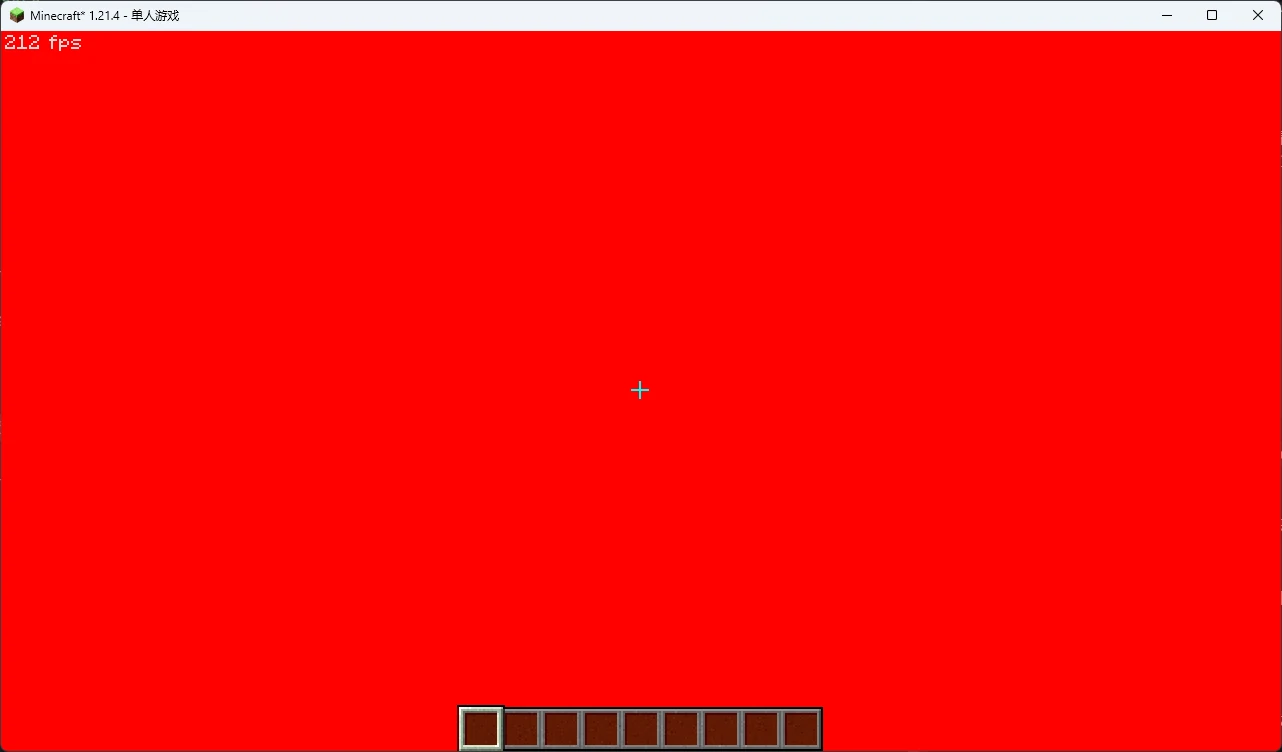

并按下 F3R 重载光影。然后，你就已经可以在游戏窗口中看到光影的效果了：

哇哦！真的是好……呃，纯正的红啊！当然，只靠这种固定纯色是没法画出场景的，我们需要更多数据。具体点说，会基于像素坐标变化的数据……比如，图像。

采样纹理

在 GLSL 中，我们通过采样（Sampling）来获取图像颜色数据，每次采样可以获取图像对应坐标上的颜色，或者说至多四个通道（RGBA）的数据。

缓冲区

几何缓冲输出了内容的缓冲区就充当了我们采样要用的纹理，即缓冲区是几何缓冲向延迟处理传递信息的媒介：

几 何 缓 冲 原 始 数 据 缓 冲 区 缓 存 数 据 延 迟 处 理

OptiFine 提供了至多 16 个（通常我们只用一半）二维缓冲区供我们使用，由于我们没有自己编写几何缓冲，内置管线默认使用向前渲染法将所有场景输出到了 0 号缓冲区 colortex0。

著名哲学家维吉尔曾经说过：“ If you want it, then you'll have to take it. ”，如果我们需要采样它，那我们就得先声明它。在 GLSL 中，我们使用采样器（sampler）类型来声明缓冲区：

uniform sampler2D colortex0;

这行代码声明了从 GL 上下文传入的采样器类型统一变量 colortex0 ，对应 0 号缓冲区，有了它，我们就能进行接下来的工作了。

纹理坐标

还记得片段着色器是如何执行的吗？它在每个图元覆盖的每个像素上运行一次，然后将处理结果写入指定缓冲区或屏幕的对应坐标。那么，我们要怎样才能知道当前像素的坐标以采样正确的位置呢？

幸运的是，我们有办法，而且还不止一种。第一种办法，我们直接利用 OptiFine 提供的顶点属性 vaUV0 ，它提供了当前顶点对应的纹理坐标。我们只需要在顶点着色器中传入这个变量，然后赋给传出到片段着色器的变量即可：

[...]
in vec2 vaUV0;
out vec2 uv;

void main() {
    [...]
    uv = vaUV0;
}

接着，我们在片段着色器中传入同名变量：

in vec2 uv;

这样，我们就获取到了采样纹理所需要的归一化坐标。

现在来回想一下，铺屏四边形完全覆盖了屏幕，也就意味着它的纹理坐标和屏幕坐标是一一对应的，因此这也引出了另一种办法，而且可以直接在片段着色器中完成。

首先我们需要 GLSL 的另一个内建变量 gl_FragCoord ，它指定了当前像素在窗口内的空间坐标。由于我们只关注像素在屏幕上的二维位置，因此我们只关心它的分量。 gl_FragCoord.xy 表示了当前像素在横轴和纵轴上的序号（我们可以将其称之为整数坐标），因此它会随着分辨率的变化而变化。

那么我们应该如何求得其归一化坐标呢？这里我们需要 OptiFine 提供的两个统一变量： viewWidth 和 viewHeight ，它们以像素为单位表示了窗口的宽度和高度。

于是我们的归一化纹理坐标 uv 就可以求得了：

vec2 uv = gl_FragCoord.xy / vec2(viewWidth, viewHeight);

把它们画出来

有了采样器和采样坐标，我们就可以很方便地在 GLSL 中采样纹理了，隆重介绍我们的劳模函数： texture()。 texture() 接受两个参数：采样器和与采样器同维的归一化坐标，它会返回纹理对应坐标上的颜色值。

现在，让我们修改片段着色器，试着向屏幕上输出场景：

#version 330 core uniform sampler2D colortex0; uniform float viewWidth; uniform float viewHeight; out vec4 fragColor; vec2 uv = gl_FragCoord.xy / vec2(viewWidth, viewHeight); void main() { fragColor = texture(colortex0, uv); // 采样纹理 }

What Amazing！我们成功向屏幕输出了 0 号缓冲区的内容！

然而，我们其实不止有一种采样函数。如果你在之前我们用整数坐标求归一化坐标时也想过：有没有更简单的办法，直接用整数坐标进行采样呢？

那么这里就将向你介绍另一个采样函数： texelFetch()。 texelFetch() 和 texture() 很相似（更准确地说是和它的兄弟 textureLod() 相似），前者接受三个参数：采样器、同维采样整数坐标，以及一项额外的 Mipmap 等级。

第三个参数我们在这里不过多展开，你只需要知道它接受一个 int 值用于指定纹理细节等级，从级别 0 开始，每高一级纹理的精度就会减半。

值得注意的是， texelFetch() 的第二个参数要求传入整数向量类型（ivec ），而 gl_FragCoord 实际上是浮点向量类型（vec4 ，和它的分量有关，具体见核心配置中可用的内建变量），因此在使用时我们需要进行转换：

fragColor = texelFetch(colortex0, ivec2(gl_FragCoord.xy), 0);

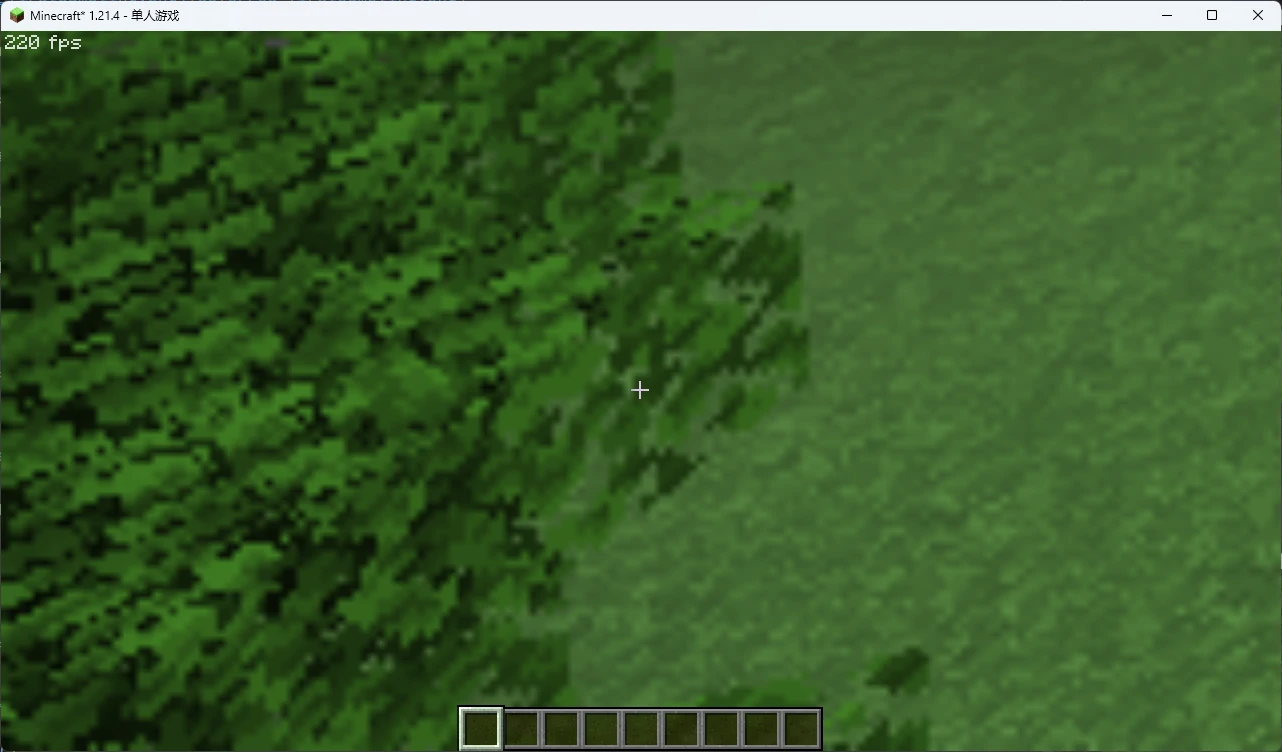

和 texture() 不同的是，使用 texture() 进行采样时，由于其使用浮点坐标，如果它的采样坐标在纹理的像素之间就会自动进行插值；而 texelFetch() 由于使用了整型坐标，它的采样点不会产生偏移，也就不会自动插值了。你可以将它们的坐标参数同时除以一个数（相当于放大纹理）来验证具体区别：

texture(): fragColor = texture(colortex0, uv / 8.0);
texelFetch(): fragColor = texelFetch(colortex0, ivec2(gl_FragCoord.xy) / 8, 0);

可以很明显地看到， texture() 采样出来的画面比较模糊，而 texelFetch() 则棱角分明，像素颗颗饱满。大多数时候，我们还是期望采样纹理时进行自动插值的，因此在本教程中，如无必要，我们都将使用 texture()。

处理颜色

现在我们已经将颜色从纹理上采样了出来，可是这和原版的画面没什么区别，于是你自然而然就会想：何不可以对颜色做一些处理，比如……转换为灰度？要想将画面转化为灰度，我们需要考虑像素的每个色彩分量，并按一定比例将它们混合起来。亮度的权重公式为

我们可以将权重和颜色向量点乘：

如果你不记得（或者没学过）向量点乘公式的话，它是这样的：

于是我们的代码就出来了：

const vec3 brightnessWeight = vec3(0.299, 0.587, 0.114);
vec4 color = texture(colortex0, uv);
float brightness = dot(color.rgb, brightnessWeight);
fragColor = vec4(vec3(brightness), color.a);

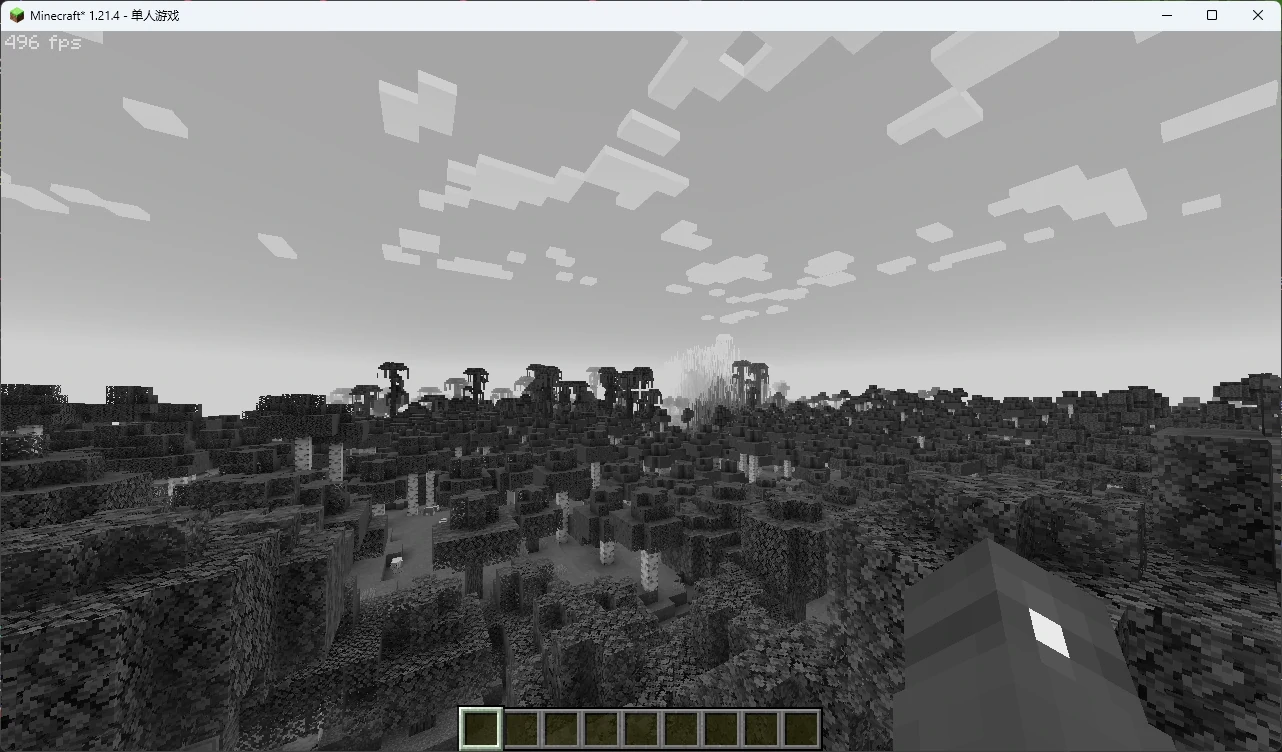

然后回到我们的游戏重载一次：

画面就已经成功变成灰色了！

场景深度

单纯的灰色似乎有些单调，我们还有没有其他信息可以用，让这个世界变得更有层次呢？幸运的是，在没接触几何缓冲之前，我们还有一个数据可以使用：场景深度。如果你仔细阅读了前文可能会想：难道是 gl_FragCoord.z？

实则不然。还记得吗， gl_FragCoord 表示的是当前场景的坐标，但我们现在只不过在一个铺屏四边形上采样罢了。要想获得深度，我们需要深度图。

OptiFine 为我们提供了多达 3 张的屏幕深度，以 depthtex 前缀表示。它们依次表示完整深度、不包含半透明几何的深度和不包含半透明几何与手的深度。

当下这个情况，我们用 depthtex0 就能很好地应付了。要记住，深度图只有一个通道，所以在采样时候应该只采样红色通道：

float depth = texture(depthtex0, uv).r;

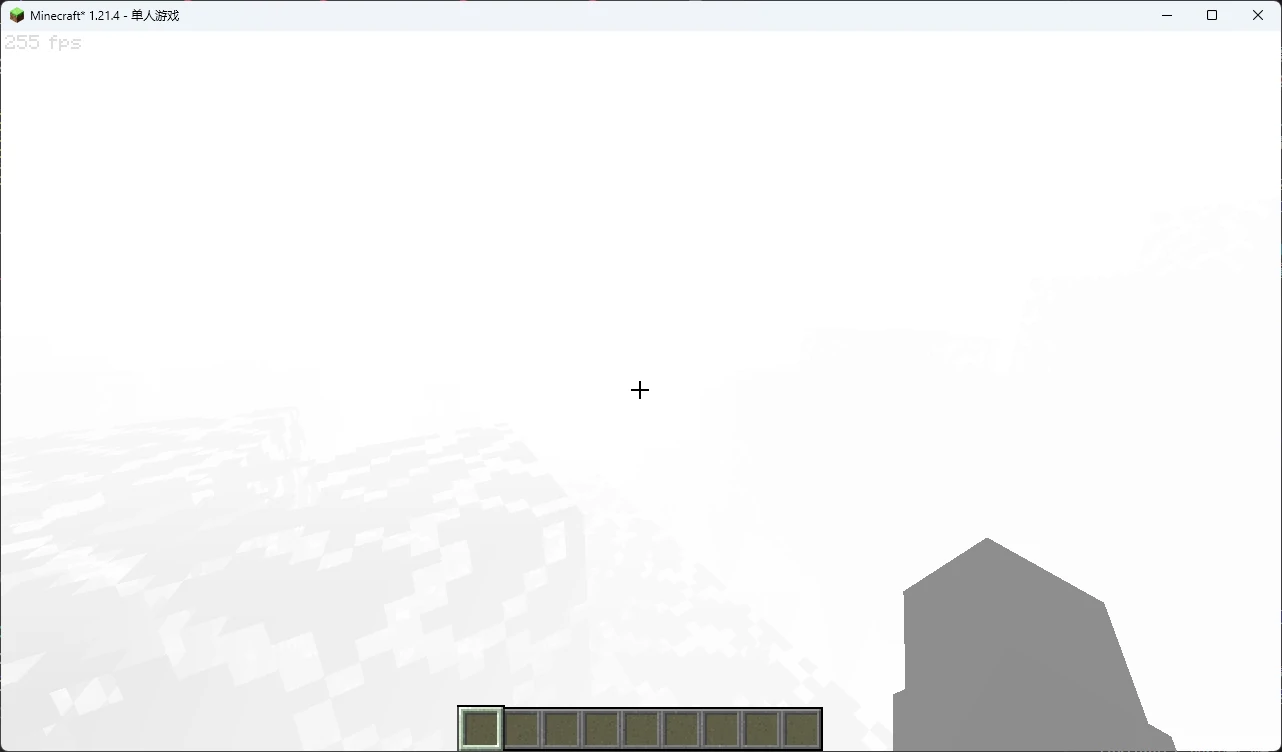

如果你将它输出到屏幕上，看起来会是这样：

fragColor = vec4(depth);

看起来白茫茫的一片，五米之外人畜不分对吧？这是因为由于进行了透视除法的场景深度是非线性的，我们会在几何缓冲章节详细介绍。现在让我们使用一个神奇的函数，先把场景转换到线性深度：

uniform float near;
uniform float far;

float LinearizeDepth(float depth) {
    float z = depth * 2.0 - 1.0;
    return (2.0 * far * near) / (far + near - z * (far - near));
}

把它写成数学公式形式就是：

你只需要先记住它就行了。

两个统一变量 near 和 far 分别指定了场景的近裁切平面和远裁切平面，函数会把场景深度从非线性转换为方块对齐的线性深度。然后，我们将线性深度映射到区间上：

depth = LinearizeDepth(depth);
depth /= far - near;

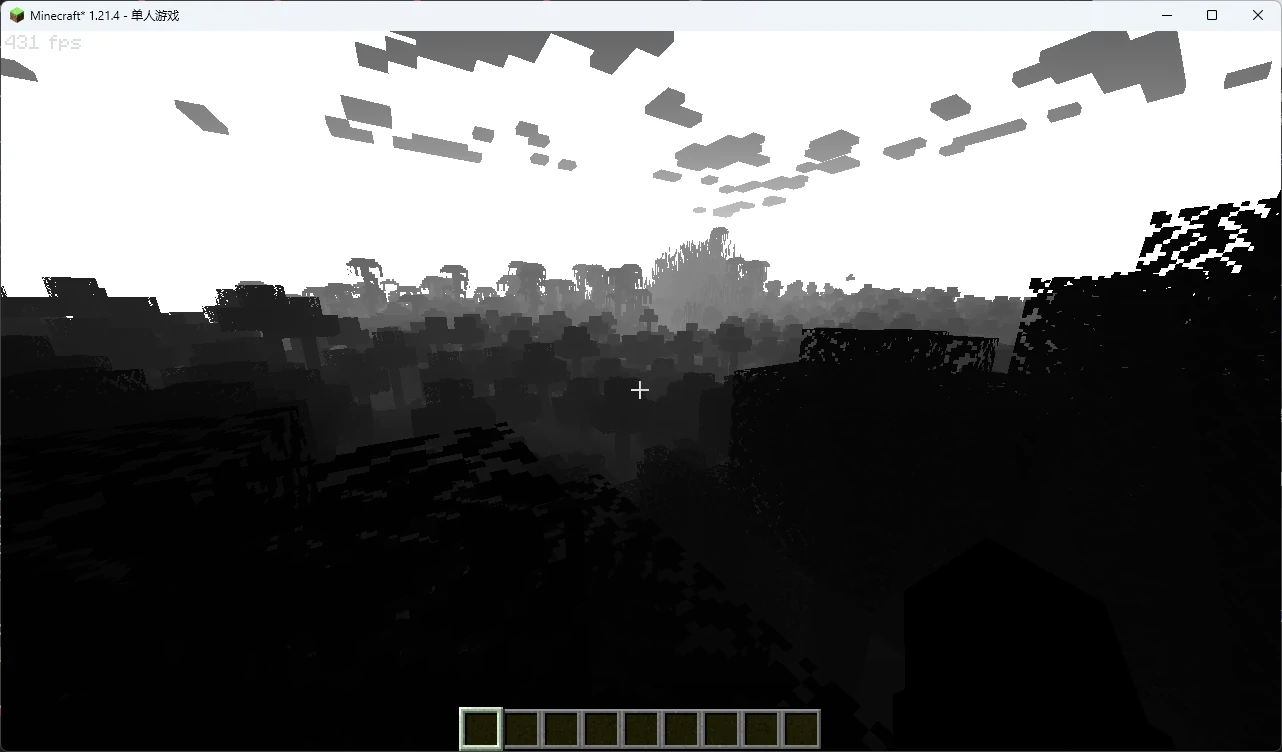

这样，我们就获得了场景的归一化线性深度了：

在这里，我们需要用到另一个 GLSL 内建函数： mix() 。它用法为 mix(值1, 值2, 混合比例) 。其内部实现为，因此混合比例需要约束在之间。

我们试着将反转的深度用作 Mix() 函数的混合比例，将灰度和原始颜色混合起来：

vec3 mixedColor = mix(color.rgb, vec3(brightness), 1.0-depth);
fragColor = vec4(mixedColor, color.a);

回到游戏看看效果

看起来就像世界中的色彩随着距离增加而逐渐出现了一样！

通过深度图，我们还能干很多事情。然而这一小节也为我们留下了许多谜团：深度图为什么是非线性的？透视除法到底干了什么？ near 和 far 又是什么？

它们将在之后我们进入几何缓冲时得到解答。

纹理边界

既然我们能采样纹理，你们会肯定很好奇：要是采样坐标不在像素所在位置会怎么样呢？

其实很好想象，因为所有像素的偏移坐标都一样，整个画面都会往一个方向移动……等会？那本来就在纹理边缘的像素呢？

texture() 期望接受归一化的纹理坐标，因为纹理的尺寸是已知的，总是可以用表示每个像素的坐标。然而如果坐标超出了这个范围，情况会变得不可知。为了防止越界，OpenGL 为纹理提供了多种边界的处理方式：

GL_Repeat （GL 默认行为）: 重复纹理内容
GL_MIRRORED_REPEAT: 重复纹理内容，但是每次都会在对应轴上镜像
GL_CLAMP_TO_EDGE: 纹理坐标被约束在之间，超出范围的坐标会重复边缘像素
GL_CLAMP_TO_BORDER: 纹理坐标被约束在之间，超出范围的坐标会设置为用户指定的颜色

缓冲区的默认行为是 GL_CLAMP_TO_EDGE 。然而，在 OptiFine 管线中，我们无法控制每个纹理的边缘行为，因此约束坐标就显得很重要了。我们可以手动实现上述的四种边缘行为，同时附上将画面缩小到纵横各 1/4 后（即提前将 uv 扩大 4 倍，用于演示大于 1.0 的坐标处置方式）的处理结果：

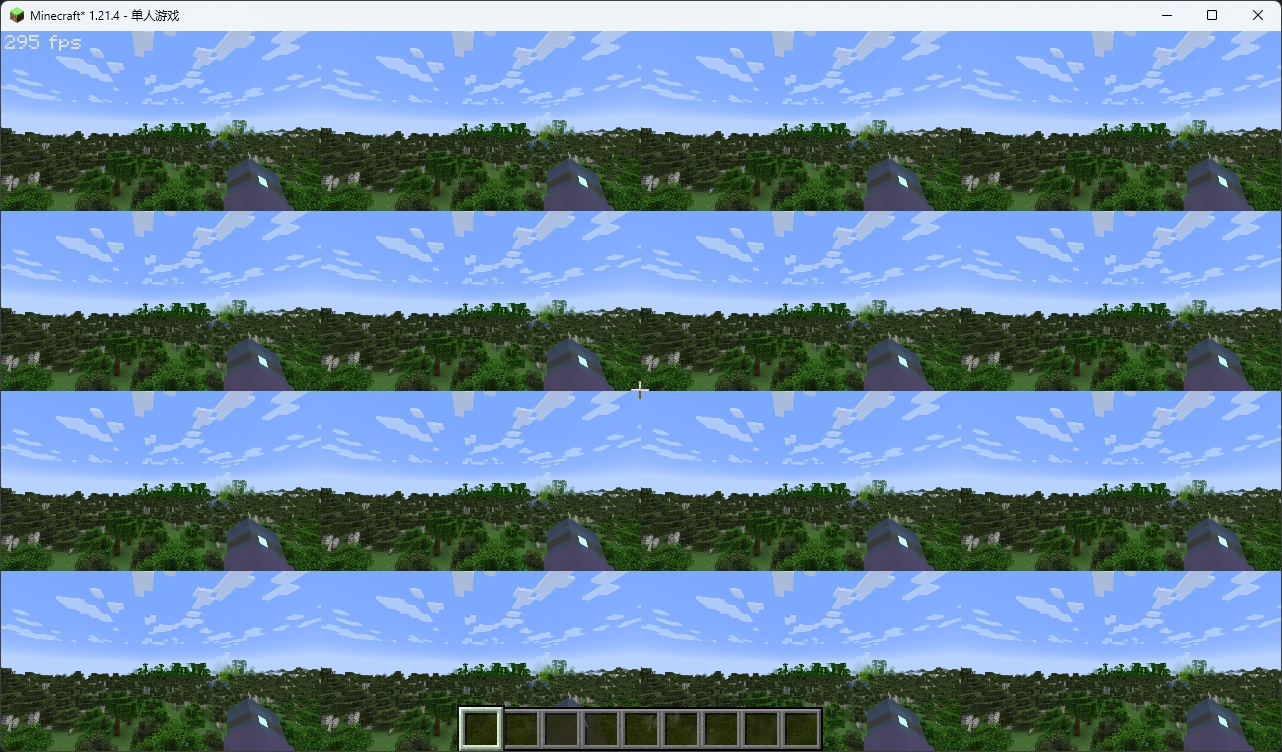

GL_Repeat

将纹理坐标约束在上重复即可：

uv = mod(uv, 1.0);

mod() 函数用于取第一个参数除以第二个参数的余数，相比 % ，它支持取浮点余数。

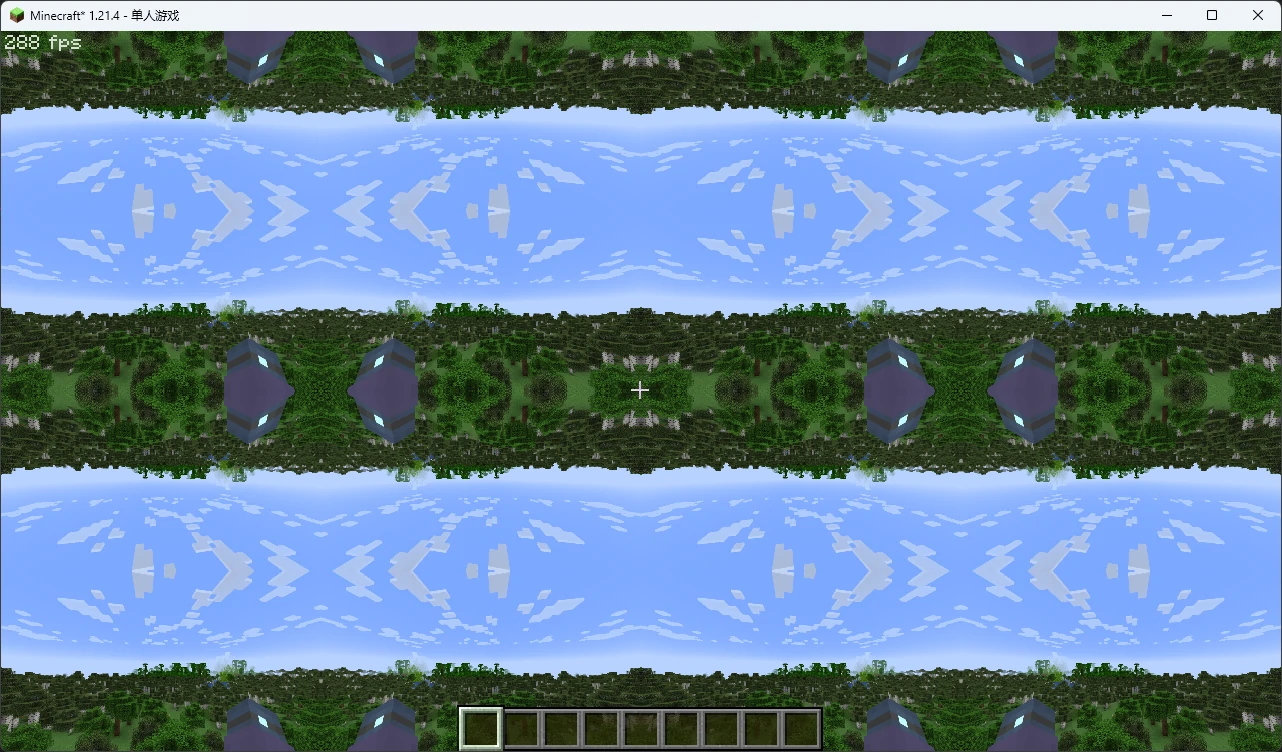

GL_MIRRORED_REPEAT

根据重复次数翻转坐标：

ivec2 times = ivec2(abs(floor(uv))); // 取得对应坐标上的循环次数
ivec2 isFlip = times % 2; // 当重复次数为奇数 = 1，偶数 = 0
ivec2 flipMul = 1 - 2 * isFlip; // 用来避免使用 if 的奇怪乘数，isFlip = 1 时翻转 uv 值
uv = vec2(isFlip) + mod(uv, 1.0) * vec2(flipMul);

abs() 函数用于取绝对值， floor() 用于取整数部分。

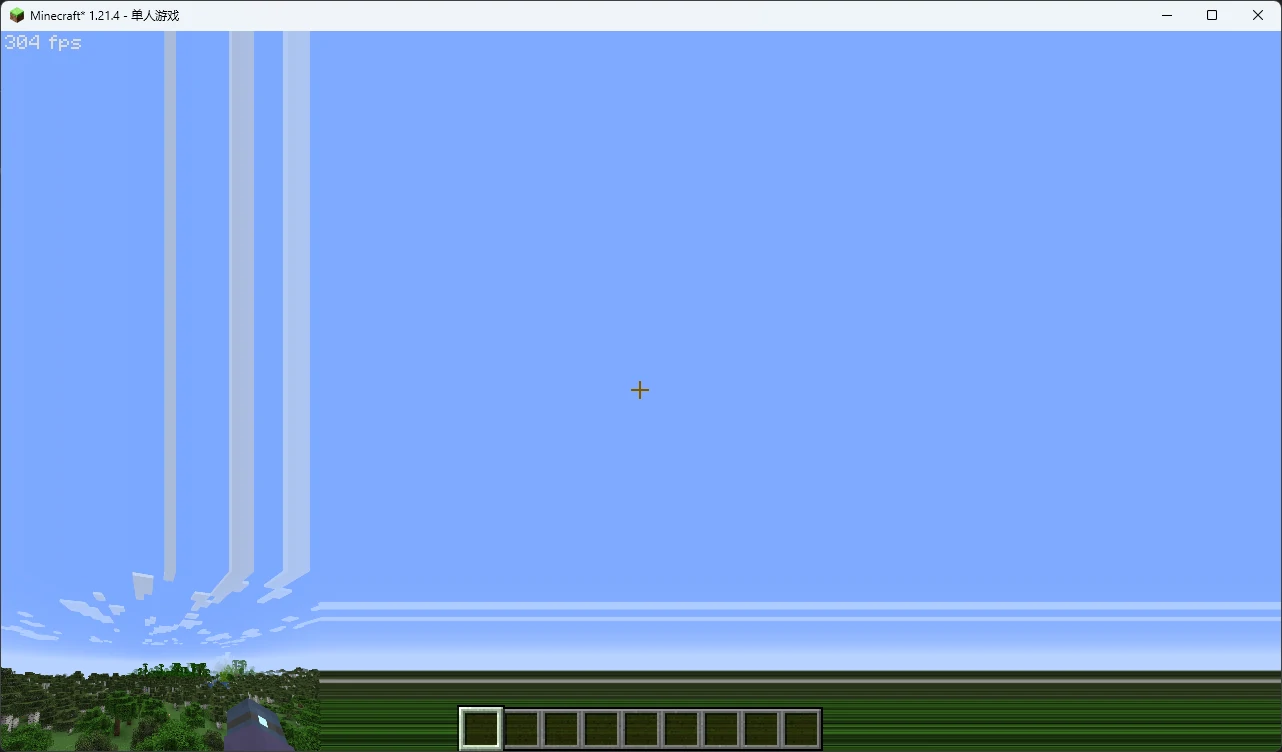

GL_CLAMP_TO_EDGE （OptiFine 缓冲区默认行为）

将坐标直接约束在：

uv = clamp(uv, 0.0, 1.0);

clamp() 的用法为 clamp(变量, 下限, 上限)。

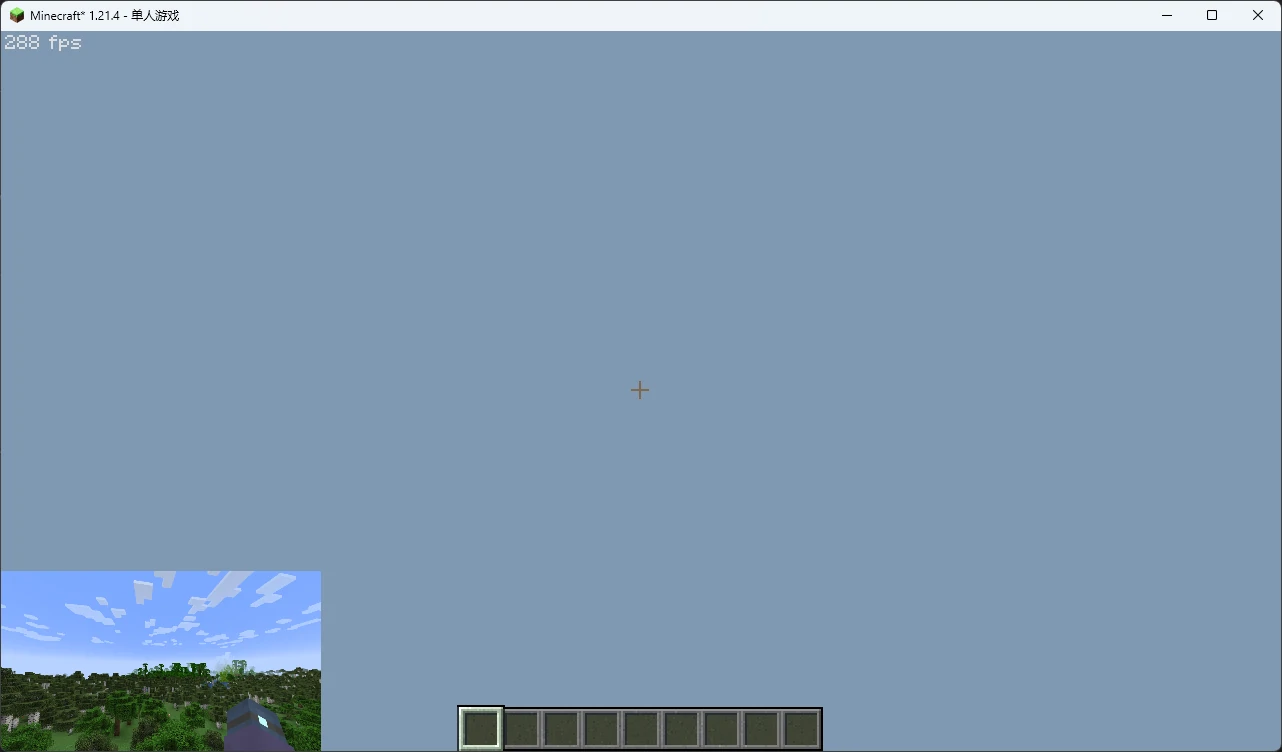

GL_CLAMP_TO_BORDER

将大于 1 的坐标替换为常量颜色

const vec4 bgColor = vec4(0.5, 0.5, 0.8, 1.0);
float isOutBound = min(abs(floor(max(uv.s, uv.t))), 1.0); // 取坐标中的大值作为混合比例，在纹理范围内取得的整数部分永远是 0，其他的取到后约束最大值到 1。
fragColor = texture(colortex0, uv);
fragColor = mix(fragColor, bgColor, isOutBound);

最后，我们可以将它们封装成函数，以供我们随时调用。

vec2 uv_repeat(vec2 uv) {
    return mod(uv, 1.0);
}

vec2 uv_mirroredRepeat(vec2 uv) {
    ivec2 isFlip = ivec2(abs(floor(uv))) % 2;
    ivec2 flipMul = 1 - 2 * isFlip;
    return vec2(isFlip) + mod(uv, 1.0) * vec2(flipMul);
}

vec2 uv_clampToEdge(vec2 uv) {
    return clamp(uv, 0.0, 1.0);
}

vec2 uv_clampToColor(vec2 uv, out float isOutBound) {
    isOutBound = min(abs(floor(max(uv.s, uv.t))), 1.0);
    return clamp(uv, 0.0, 1.0);
}

你可能注意到了，在 uv_clampToColor() 中我们在声明函数参数时使用了 out 关键字，GLSL 允许我们这样做。当函参声明 out 时，表示函数中更改的值会原路返还给用作这个参数的变量，并且这个参数在函数内赋值前无法参与计算，即只写参数。我们可以利用这个特性来进行多个值的初始化：

void MultiInit(out float a, out float b, float c, out float x) {
    x = a;        // 不会返回，a 未在函数中被赋值
    a = 1.0;      // 正常返回
    b = a + 1.0;  // 正常返回，a 已经被赋值
    c = 3.0;      // 不会返回
}
void main() {
    float a = 0.5;
    float b, c, x;
    MultiInit(a, b, c, x);
}

结果为：

x 未初始化
a = 1.0
b = a + 1.0 = 2.0
c 未初始化

同样的，我们还可以使用 in out 或者 inout 来指定可读可写的参数，而单独的 in 就和默认行为一样，可以在函数内被更改，但不会写入传参，即只读参数。

void MultiInit(inout float a, out float b, in float c, out float x) {
    x = a;        // 正常返回，a 可读可写
    a = 1.0;      // 正常返回
    b = a + 1.0;  // 正常返回
    c = 3.0;      // 不会返回，"in float c" = "float c"
}
void main() {
    float a = 0.5;
    float b, c, x;
    MultiInit(a, b, c, x);
}

结果为：

x = a = 0.5
a = 1.0
b = a + 1.0 = 2.0
c 未初始化

修饰符	读写性
`in`	只读，即使函数内为其赋值也不会传出（默认行为）
`out`	只写，即使传参带有值也不可读，除非在函数中为其赋值
`inout` 或 `in out`	既可以读取传参值，也可以向传参赋值

多次采样

另一个你可能会思考的问题是，我们能否采样同一个纹理多次，每次偏移一小段距离，从而绘制出更多效果？

如果你这样想了，那么恭喜你，你已经悟出了着色器中非常重要，也是很多现代特效极其依赖的采样手法：多次采样。一提到它，我们最容易想到的就是模糊，因为它的核心思想就是将像素的颜色扩散到周围，而在片段着色器中，我们可以逆向操作，将周围的像素扩散过来。

要想进行模糊，我们最先要做的就是获取周围像素的信息。回想一下坐标，我们不能通过简单的加减整数来获取临近像素的归一化坐标，那么我们要怎样精确地取到它们呢？

答案就藏在之前的统一变量中：我们知道屏幕的尺寸！于是我们变相知道了要步进一个像素，需要在归一化坐标上移动的距离：屏幕尺寸的倒数，即是像素尺寸。

vec2 screenSize = vec2(viewWidth, viewHeight);
vec2 pixelSize = 1.0 / screenSize;

接下来就很简单了，GLSL 支持 for 循环，我们只需要设定最大偏移量就可以采样到周围的信息：

vec4 result;
for(int i = -2; i <= 2; ++i) {
    for(int j = -2; j <= 2; ++j) {
        vec2 uv_displaced = uv + vec2(i, j) * pixelSize;
        result = texture(colortex0, uv_displaced);
    }
}

但是值得注意的是，我们这里每次循环采样都把结果给替换了，这样我们永远只能获取到最后一次采样的值，显然违背了初衷。

一个简单的方法是把所有的值累加起来，然后在循环外除以循环次数，这样就求到了平均颜色：

vec4 result;
for(int i = -2; i <= 2; ++i) {
    for(int j = -2; j <= 2; ++j) {
        vec2 uv_displaced = uv + vec2(i, j) * pixelSize;
        result += texture(colortex0, uv_displaced);
    }
}
result /= 25.0; // 5*5 次采样

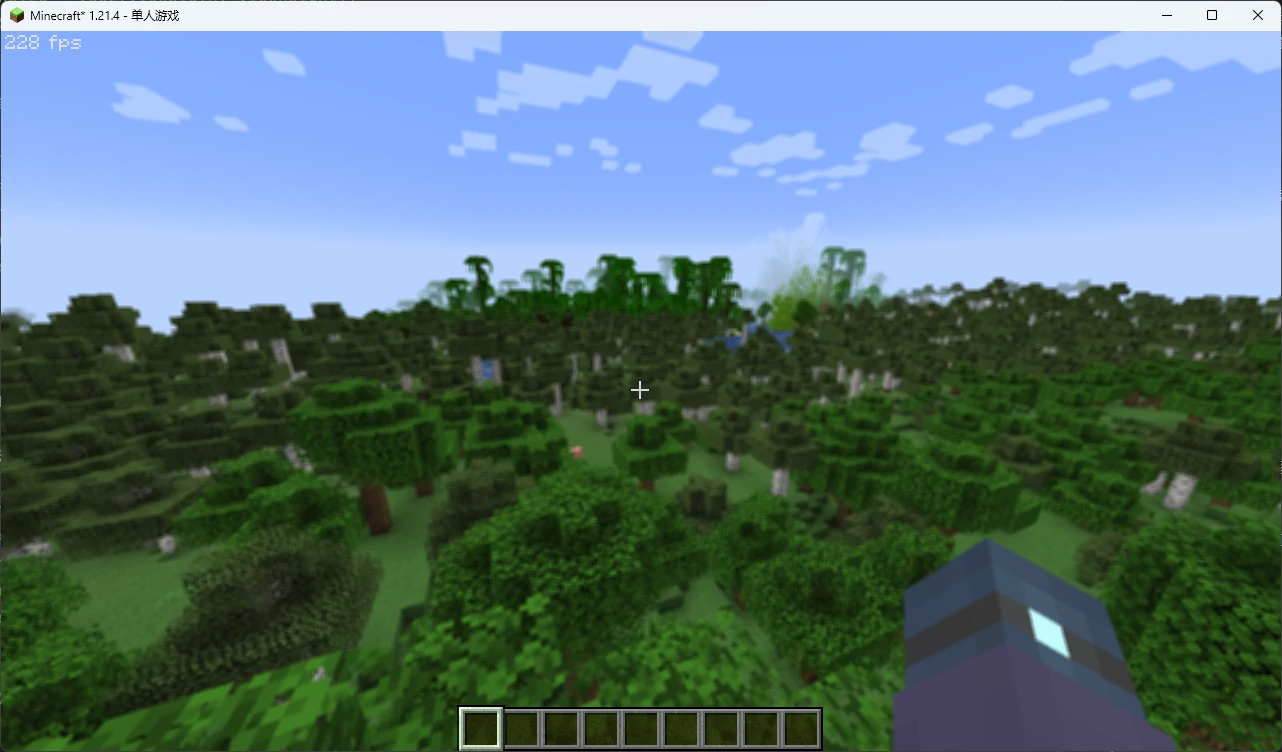

现在让把这个值赋给我们的颜色试试：

和预期一样，画面被轻微模糊了！

还有一个值得注意的点是，边缘的像素偏移采样时由于超出了纹理边界，我们更期望它直接终止循环而不是继续采样。因此我们可以进行一些优化，当纹理坐标在范围外时直接跳过当前循环：

if(max(uv_displaced.s, uv_displaced.t) > 1.0 || min(uv_displaced.s, uv_displaced.t) < 0.0) { continue; }

这种边界检测我们会经常使用，因此我们也可以将它封装成函数：

bool uv_OutBound(vec2 uv) {
    return (max(uv.s, uv.t) > 1.0 || min(uv.s, uv.t) < 0.0);
}
bool uv_OutBound(vec3 uv) {
    return (max(uv.s, max(uv.t, uv.p)) > 1.0 || min(uv.s, min(uv.t, uv.p)) < 0.0);
}

你可能注意到我们这里重载了一个同名函数，这是因为 GL 支持三维纹理。由于 OptiFine 默认没有一维纹理，我们这里就不额外重载了（当然，你可以手动导入一维纹理，不过这离我们还太远）。

由于采样数量不一，我们得动态地求平均值，因此还需要增加一个用于计数的变量，于是采样循环就变成了：

vec4 result;
int count = 0;
for(int i = -2; i <= 2; ++i) {
    for(int j = -2; j <= 2; ++j) {
        vec2 uv_displaced = uv + vec2(i, j) * pixelSize;
        if(uv_OutBound(uv_displaced)) { continue; }
        result += texture(colortex0, uv_displaced);
        ++count;
    }
}
result /= float(count);

最终效果应该是没什么差异的，但是节约了很多无效采样。

宏命令

不知道你有没有发现一个很烦人的事。假如由于模糊效果太轻微，我们现在试图扩大采样数，需要怎么做？

比如把每个方向从 5 次采样改成 7 次，我们需要把这两行改！四！次！

for(int i = -2; i <= 2; ++i) {
for(int j = -2; j <= 2; ++j) {

for(int i = -3; i <= 3; ++i) {
for(int j = -3; j <= 3; ++j) {

万一一不留神改漏一个，效果出现差错，这种合法的编程疏忽可没有编译器给报错。但你应该已经注意到了，这几个值其实是相同的，那么我们有没有什么办法把它们一起修改呢？

答案就是宏命令。和 C 一样，GLSL 也支持很多宏命令，其中用得最多、和 OptiFine 设置页面密切相关的就是 #define 。我们只需要在文件开头的版本宏下再添加一行：

#define BLUR_SAMPLES 2

然后将采样循环中的相关量全部替换：

for(int i = -BLUR_SAMPLES; i <= BLUR_SAMPLES; ++i) {
for(int j = -BLUR_SAMPLES; j <= BLUR_SAMPLES; ++j) {

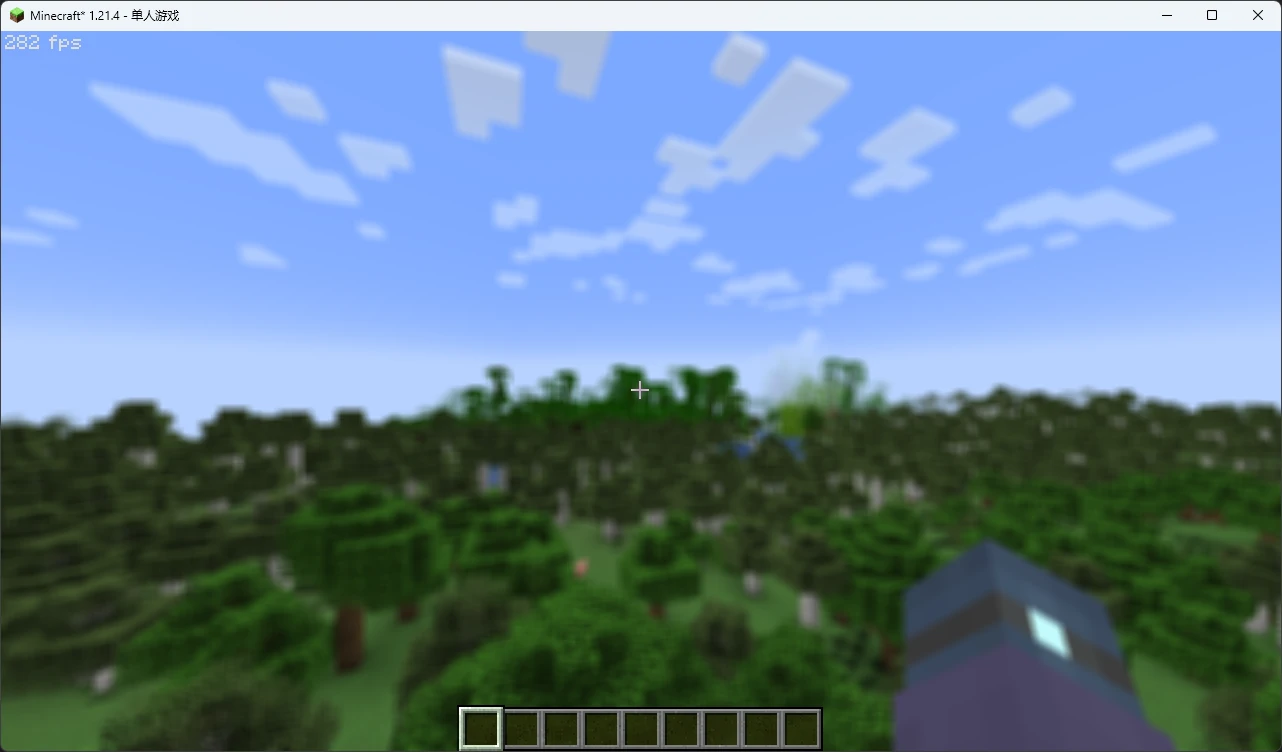

就可以轻松更改采样数了。现在让我们取每个方向 11 次模糊的较极端的值试试：

#define BLUR_SAMPLES 5

和预期一样，模糊的半径更大了！

除了 #define 和之前介绍过的 #version 外，GLSL 还支持下列 C 中的常见宏

#undef <macro>          // 取消某个宏
#ifdef <macro>          // 如果定义了某个宏
#ifndef <macro>         // 如果没有定义某个宏
#if <int>               // 可以使用整型值（布尔值本质也是整型）进行判定是否包含直到 #else 类或 #endif 的内容
#if defined <macro>     // 如果定义了某个宏，当整个程序都使用 #if defined 而不使用 #ifdef 判定某个宏时，这个宏不会写入光影设置
#if !defined <macro>    // 如果没有定义某个宏
#elif <int>             // 同条件判定 else if
#elif defined <macro>
#elif !defined <macro>
#else
#endif                  // #if 语句的结尾

以及用以装载 GL 扩展的 #extension 和包含文件的 #include。

宏定义可以进行嵌套，可以在 #if 中使用逻辑运算符。 #define 除了可以替换值以外，还可以仅定义而不赋值，用作开关。

习题

尝试调整场景模糊的采样步进，让每次采样跨过多个像素。
尝试利用深度信息，随着深度变化动态地增大模糊半径。记得固定采样次数（固定采样、动态步进）或钳制最大采样次数（固定步进、动态采样）！

好了，在这一节中，你已经学会了延迟处理最重要的纹理采样操作，并且封装了几个好用的函数，还认识了一下宏定义。在下一节中，我们将会整理文件结构并引入光影配置，以备迎接几何缓冲。
